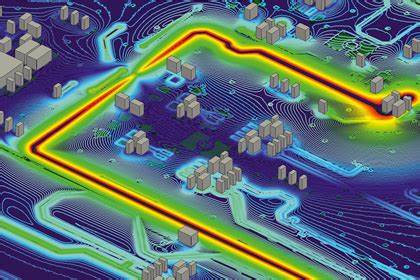

CST主要用于電磁場仿真，包括微波、射頻、天線設計等。它有不同的求解器，例如時域求解器、頻域求解器、積分方程求解器等，每個求解器的并行計算能力不同。比如，時域求解器（FIT，有限積分技術）通常并行擴展性較好，而頻域求解器可能對內存帶寬更敏感。
CST Studio Suite的并行計算性能取決于多個因素，包括計算任務類型（時域、頻域、瞬態分析等）、并行計算模式（CPU并行、GPU加速、MPI分布式計算），以及計算機硬件的具體配置。以下是對不同并行計算方式的分析：
1. CPU 并行計算（多線程、多核）
CST使用OpenMP并行計算技術，可以利用多核CPU進行計算，但其**擴展效率（Scaling Efficiency）**隨著核心數增加可能會降低。
- CPU核數選擇：
- 時域求解器（T-Solver）：16-32核的CPU并行通常是最佳選擇，超過32核后，計算效率的提升會趨于平緩。適合瞬態電磁場仿真（如天線輻射、脈沖響應）。
- 頻域求解器（F-Solver）：計算量更復雜，適合更高核心數，64-128核仍有較好效率（對內存帶寬敏感，適合窄帶問題）
- 瞬態求解器（Transient Solver）：對多核擴展較好，適用于64核以上。
- 電磁仿真中的網格剖分：部分過程為串行計算，CPU核數影響較小。
- 推薦CPU：
- 4*Intel Xeon Platinum 8490H（32通道，240核，支持AVX-512）
- 2*AMD EPYC 9684X（24通道，192核，大緩存）
- 問題規模：
- 小型模型（波長尺度，網格數 < 100萬）：
- 并行加速有限，建議 4-8核（優先高主頻CPU）。
- 中型模型（網格數 100萬-1000萬）：
- 時域求解器：16-32核；積分方程求解器：24-48核。
- 超大規模模型（網格數 > 1000萬，如整機平臺EMC仿真）：
- 分布式內存并行，可擴展至 64-128核（需集群支持）。
- 硬件限制：
- 內存帶寬：CST對內存帶寬需求極高（如時域求解器），核數增加需匹配帶寬（八通道DDR5）。
- CPU主頻：單核性能影響初始化與迭代速度（主頻 >3.5 GHz更優）。
- 存儲I/O：臨時文件（如場分布數據）需高速NVMe SSD（PCIe 4.0+）。
· 分場景推薦核數
|
任務類型 |
推薦核數 |
說明 |
|
時域天線仿真（FIT） |
16-32核 |
強擴展性，核數與內存帶寬正相關。 |
|
頻域濾波器設計（FDFD） |
8-16核 |
并行效率低，優先高主頻CPU。 |
|
RCS分析（MoM/MLFMM） |
24-64核 |
分布式內存加速，需八通道DDR5。 |
|
參數化掃描/優化 |
核數=并行參數數 |
獨立任務，核數上限由許可證決定 |
|
多物理場耦合（熱-EM） |
12-24核 |
平衡電磁與熱求解器的并行效率。 |
2. GPU 加速計算
CST Studio Suite支持GPU加速計算（CUDA），特別是時域求解器（T-Solver）和瞬態求解器（Transient Solver），可以利用NVIDIA GPU進行加速。
- 最快的GPU選擇：
- NVIDIA H100（80GB HBM3）
- NVIDIA A100（40GB/80GB HBM2）
- NVIDIA RTX 4090（48GB）
通常，GPU加速可以顯著提高計算效率，尤其是在網格規模較大（百萬級以上）的情況下，計算速度相比CPU可以提高10-50倍。
|
求解器 |
加速類型 |
典型應用場景 |
|
時域求解器 (Transient Solver) |
GPU加速 (CUDA) |
瞬態電磁場、寬帶響應、脈沖輻射等 |
|
頻域求解器 (Frequency Domain) |
有限支持（特定版本） |
窄帶高頻問題、諧振結構分析 |
|
積分方程求解器 (Integral Equation) |
部分支持 |
電大尺寸輻射/散射問題、天線陣列 |
|
多層快速多極子 (MLFMM) |
GPU加速 |
大規模輻射問題、雷達散射截面（RCS） |
顯存容量與模型上限
顯存容量
推薦最大網格數
（時域求解器）
典型應用場景
24GB
2.4億
小型天線、微波器件
48GB
4.8億
天線陣列、車載雷達
80GB-160GB
8億–16億
超材料、整機電磁兼容(Full-system EMC)
3. MPI分布式計算(多節點集群)
對于超大規模仿真（如大型天線陣列、雷達散射、射頻組件等），可以使用MPI分布式計算，在多個計算節點上運行。
- 最快的并行模式：
- 適用于256核以上，甚至上千核的集群計算（如高性能計算中心）。
- 計算效率受限于節點間通信帶寬（推薦InfiniBand 200Gb/s+）。
- 適用于頻域求解器、積分方程求解器等需要大規模矩陣運算的應用。
4. 計算瓶頸與優化建議
- 核心數并非越多越快，超過64核時，某些求解器的效率提升變慢（受內存帶寬、緩存和I/O影響）。
- 大內存有助于提高計算效率，推薦512GB-1TB DDR5 ECC RAM，尤其是大規模電磁仿真時。
- 多GPU可提升計算性能，但CST對多GPU支持有限，建議1-2張高端GPU即可。
- **NVMe SSD（PCIe 4.0/5.0）**用于存儲臨時文件，可加快數據讀寫。
5. 最優配置建議
|
關鍵指標 |
推薦配置 |
|
CPU |
2*AMD EPYC 9684X（192核） 或 4*Intel Xeon Platinum 8490H（240核） |
|
GPU |
NVIDIA GPU 48G / A100/H100 80GB（單GPU最佳） |
|
內存 |
512GB-1TB DDR5 ECC |
|
存儲 |
2TB NVMe SSD（系統）+ 4TB NVMe SSD（仿真數據） |
|
網絡 |
InfiniBand 100Gb/s（分布式計算用） |
2025最新電磁仿真計算工作站硬件配置推薦（更新日期25/6/11）
結論
- 最快并行計算的核數：
- 單機CPU計算：16-64核最佳（超過64核，效率提升減小）。
- GPU加速計算：單張RTX 6000 Ada / H100可大幅加速。
- MPI分布式計算：適用于128核以上的HPC集群，需高速網絡支持。
對于單機計算，建議64核CPU + 1-2張高端GPU，同時配備高速內存和存儲，以獲得最佳計算速度。
